完整性测试

发布时间:2018/03/14



一、过滤器滤芯的完整性测试是用来检测滤芯扩散流、起泡点等参数的一个实验。 实验具有检测方便,可靠性好等优点。亲水性膜滤芯用纯水测试,疏水性膜滤芯用60%IPA测试。自动完整性测试仪在使用之前请确认完整性测试仪的准确性,以及检查过滤器的气密性,并检查进气压力是否达到要求(要求进气压力设定在5-7bar),测试温度设定为20-25
二、组成元件:

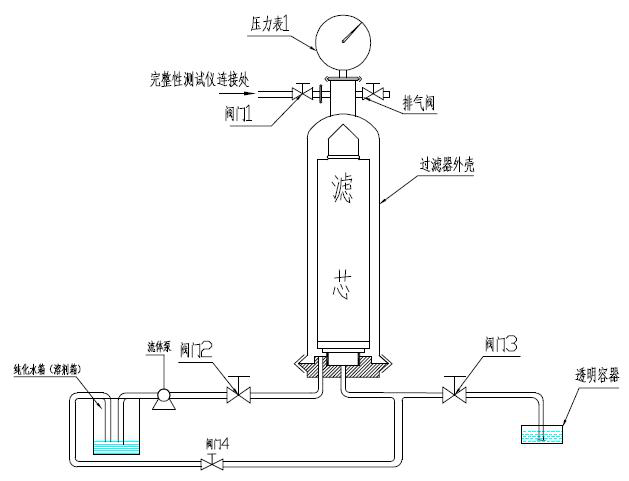

过滤器,压力表,组合接头,洁净气源,液体泵,水箱(溶剂箱),管件等。(具体参见示意图)




三、操作步骤
湿润过程(以下介绍的参数为亲水膜0.2um滤芯的设置参数为例)
1、完成如上图所示连接;
2、关闭阀门1、3;打开阀门2、4及排气阀,打开水泵,调节阀4,等排气阀处出水后关闭排气阀,开始对滤芯进行冲洗湿润。
3、完全打开阀门4,快速冲洗5到10秒钟,调节阀门4,控制压力表1压力显示约为P1=4 - 4.5bar,按流量为每10” 大于5L/分钟,冲洗湿润滤芯10以上分钟;冲洗时流量越大,时间越长,就越容易湿润滤芯,测试的结果也越准确。
优点:1、使滤芯更容易、更完全地湿润,确保泡点测试的准确性;
           2、能够保证滤芯的清洁度。
完整性测试
关闭水泵,关闭阀2,4,打开阀3,连接机器气管到仪器连接口,然后打开阀门1,进行机器测试。建议客户先测试扩散流数据,再测试起泡点数据。
四,注意事项:
1、滤芯必须充分浸透。若滤芯完整性达不到要求,请按上面湿润方法重新湿润后,再做泡点。
2、如果测试失败,则有下面几钟可能:第一个原因是方法问题,可能是滤膜湿润不够, 需重新湿润。也可能是插口密封不好, 应检查O型圈有否损坏或松动,并重新安装好。 第二个原因是滤芯经使用后有结构性损坏。
3、注意标注黑体字体的操作条件
